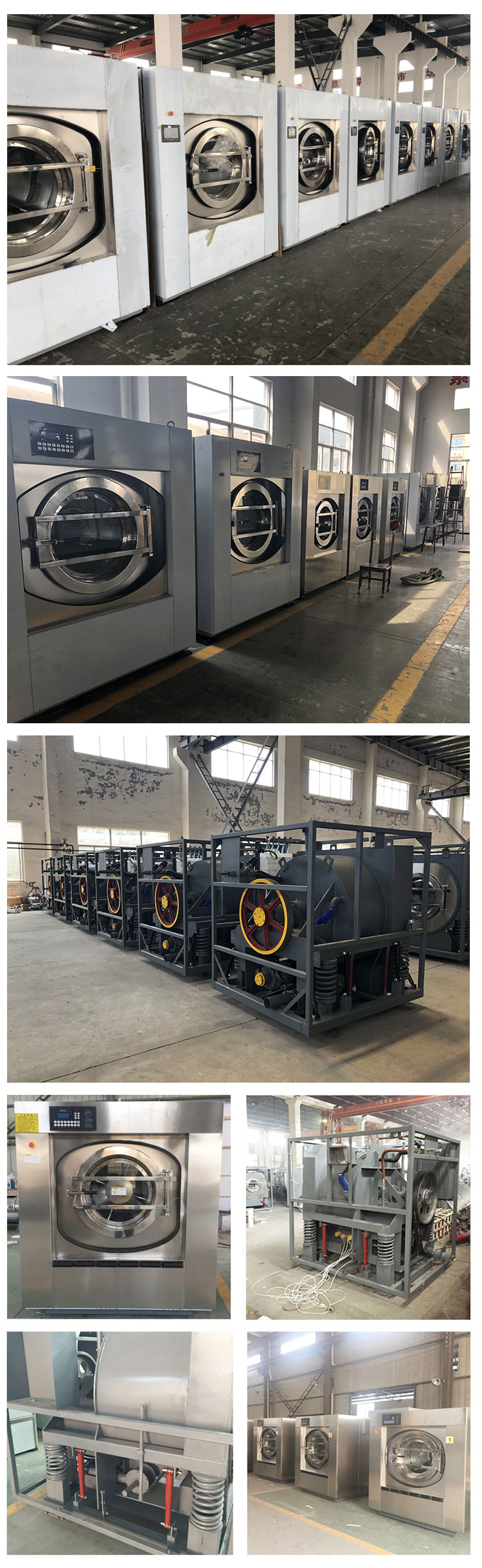

全自动洗脱机(又称洗脱机和洗脱两用机)。全自动洗脱机免除了普通型洗衣机和脱水机繁琐的工作程序,您只需将洗涤物放置在洗脱机内,设定好洗涤、漂洗及脱水程序,更有更加简便的“一键操作”程序,便可轻松洗涤衣物!适合洗涤各种棉织、麻类、化纤混纺等衣物织品。全自动洗脱机采用变频调速,全悬浮结构,震动小,噪声低,模糊控制,操作方便,全自动洗涤、脱水一体化功能。滚笼采用304不锈钢制作,抗腐蚀能力强,经久耐用,是宾馆、饭店、医院及洗染等行业、企业事业单位必不可少的现代化洗涤,脱水设备。
全自动洗脱机技术参数
型号Type | XTQ-10H | XTQ-15H | XTQ-20H | XTQ-30H | XTQ-50H | XTQ-70H | XTQ-100H | XTQ-120H |
额定容量 | 10kg | 15kg | 20kg | 30kg | 50kg | 70kg | 100kg | 120kg |
最小 | 8kg | 10kg | 15kg | 20kg | 35kg | 50kg | 70kg | 100kg |
最大 | 10kg | 15kg | 20kg | 30kg | 50kg | 70kg | 100kg | 120kg |
内胆尺寸 | ||||||||
直径 | 650mm | 650mm | 700mm | 895mm | 1080mm | 1200mm | 1200mm | 1300mm |
径深 | 450mm | 450mm | 460mm | 450mm | 625mm | 650mm | 860mm | 840mm |
体积 | 149Lit | 149Lit | 199Lit | 332Lit | 572Lit | 735Lit | 972Lit | 1112Lit |
外型尺寸 | ||||||||
长 | 1010mm | 1010mm | 1150mm | 1410mm | 1650mm | 1750mm | 1760mm | 1980mm |
宽 | 780mm | 1100mm | 1110mm | 1750mm | 1750mm | 1800mm | 2000mm | 2300mm |
高 | 1510mm | 1510mm | 1600mm | 1760mm | 1900mm | 2090mm | 2100mm | 2200mm |
转笼速度 | ||||||||
洗涤转速 | 50r/min | 50r/min | 50r/min | 36r/min | 35r/min | 33r/min | 31r/min | 31r/min |
均布转速 | 90r/min | 90r/min | 90r/min | 72r/min | 75r/min | 70r/min | 65r/min | 65r/min |
中脱 | 450r/min | 450r/min | 450r/min | 420r/min | 380r/min | 350r/min | 310r/min | 310r/min |
高脱 | 890r/min | 890r/min | 890r/min | 780r/min | 760r/min | 680r/min | 680r/min | 680r/min |
排水阀 | ||||||||
排水阀 | ¢70mm | ¢70mm | ¢70mm | ¢140mm | ¢140mm | ¢140mm | ¢140mm | ¢140mm |
进水管 | ||||||||
热水管 | 3/4” | 3/4” | 3/4” | 3/2” | 3/2” | 3/2” | 3/2” | 3/2” |
冷水管 | 3/4” | 3/4” | 3/4” | 3/2” | 3/2” | 3/2” | 3/2” | 3/2” |
蒸汽管 | ||||||||
蒸汽管 | 3/4” | 3/4” | 3/4” | 1” | 1” | 1” | 1” | 1” |
每缸耗汽量 | 10kg | 15kg | 18kg | 25kg | 30kg | 40kg | 50kg | 60kg |
洗涤耗水量 | 200kg | 280kg | 380kg | 500kg | 750kg | 1000kg | 1500kg | 1800kg |
电源 | Standard:380+N-3PH-50Hz三相四线 | |||||||
电机功率 | 2.2kw | 2.2kw | 3kw | 4kw | 5.5kw | 7.5kw | 7.5kw | 11kw |
电加热功率 | 9kw | 9kw | 9kw | 27kw | 27kw | 27kw | 45kw | 45kw |
机器重量 | ||||||||
重量约 | 500kg | 800kg | 1200kg | 1500kg | 2300kg | 2500kg | 3000kg | 3600kg |
全自动洗脱机性能特点:
全自动洗脱机采用全电脑液晶人机对话操作界面,中文显示超大屏幕,有30种不同的洗涤程序可供选择,可满足任何洗涤要求,全面实现洗、漂、汰等过程的自动化。
全自动洗脱机为全不锈钢设计,美观大方,经久耐用。内胆径向尺寸大,增加洗涤物运转落差。 全中文操作界面,简单清晰,洗涤程序任意设定。
全自动洗脱机可变频无极调速,确保机器运行平稳,比传统双速电机节省30%电力。
全自动洗脱机水温自动控制系统。洗涤过程、门锁及控制安全联锁,确保使用安全。比工业洗衣机更先进,更人性化。
全自动洗脱机用途采用悬浮式避振结构,配以弹簧阻尼系统,超低振动。
全自动洗脱机用途可安全放置在任何楼层,无需做地基。
全自动洗脱机用途采用进口变频系统,调速方便,启动平稳噪音低,节能效果明显,传动结构简单可靠。
全自动洗脱机用途全封闭后排水框架结构设计,减少污染,保持工作场地干燥清洁。内外筒均为不锈钢。提高了使用寿命。
全自动洗脱机用途采用不锈钢精制门,气动安全装置,极大提高了使用中的安全性。
全自动洗脱机采用体外注油装置,维护保养便捷。
全自动洗脱机故障处理
一、全自动洗脱机洗涤周期结束后门不能打开
可能故障原因:
1、外缸中有水
2、进入气压太低
3、连接到排水阀气缸的气管被切断
4、打开排水阀的电磁阀损坏。
5、打开排水阀的气缸损坏
6、门未对准,门闩卡住
7、不能从控制器接受任何打开门的信号
解决方法:
1、检查排水阀和排水管路系统,如有必要进行清洁或修理
2、将进入空气压力提高到6-7kgf/cm
3、修理或重新连接气管
4、修理或更换电磁阀
5、修理或更换打开排水阀的气缸
6、重新调整门的位置,将门关紧
7、更换控制器
二、全自动洗脱机不能启动,当门关闭时显示屏显示“门开着”
故障原因:关门限位开关损坏
解决方法:维修或更换门限位开关
三、全自动洗脱机控制器似乎工作正常,但操作时全自洗脱机机具体功能毫无反应
故障原因:
1、控制板的输出插头松动
2、控制该功能的具体零件连接不好
3、控制该功能的具体零件损坏
解决方法:
1、重新可靠的连接好输出插头
2、维修零件连接不好的地方
3、维修或更换该零件
四、全自动洗脱机进水阀或蒸汽阀或排水阀不能正常打开
故障原因:
1、进入本机的空气压力过低
2、气管被剪断,夹住或断开
3、阀阻塞
4、与本机连接的外部手动进水阀或蒸汽阀没有打开
5、阀泄露
6、控制该阀打开的电磁阀损坏
解决方法:
1、将进入空气的压力提高到6-7kgf/mm
2、维修或重新的连接气管
3、清洗阀体
4、打开机器外部手动进水阀和蒸汽阀
5、更换阀密封或或个阀
6、维修或更换电磁阀
